一、***先進的水泵出口控制閥

　　上世紀六十年代，水泵出口采用電動蝶閥加手動蝶閥，電動蝶閥與水泵聯動，但是水泵啟動后電動蝶閥的開啟力矩很大，對閥門損傷很大，閥門使用壽命很短，而且突然停電時，電動蝶閥不能關閉，導致回水沖破水泵，常常發生事故。七十年代，水泵出口采用普通蝶式止回閥，沒有緩開和緩閉功能，不能輕載啟泵和消除水錘，水泵和閥門常常出現故障。八十年代，水泵出口采用液控蝶閥，體積大，維修復雜，還容易漏油。九十年代水泵出口采用多功能水力控制閥，綜合效果不錯，但其體積大，不能適應大口徑生產，流阻系數相對也比較大。

　　二十一世紀，水泵出口采用先進的液力自動閥，它具有輕載啟泵和消除水錘的功能。同時，還具有體積小、流阻系數低的特點，因此被廣泛使用。但是在泥沙和雜物比較多的一些工況(如黃河水質，污水處理系統等)，閥門控制管路容易被堵塞，導致閥門失靈;大的雜物很容易把閥板卡住，導致閥門密封不嚴;還有一些特殊工況，閥門啟閉時水錘很大，導致閥門啟閉時響聲較大。我公司自成立以來，一直致力于水泵出口控制閥的研制與生產，為能徹底解決以上此類問題，公司歷時五年，研發了管力閥。該閥是當前國內外結構***新穎、性能***先進、運行***可靠的泵站新型控制設備。能夠適應供排水泵站工況要求。

　　管力閥是液力自動閥的第三代新產品，是新型蝶式多功能水泵控制閥。閥門采用流體設計，能耗低、運行穩，密封效果好，它兼具電動閘閥、電動蝶閥以及止回閥的功能，敏捷的快關速度和可調的泄壓時間，能有效消除水錘危害，保護水泵及管網系統安全。該閥主要用于自動化給排水泵站的離心泵、混流泵和軸流泵出水管道，設計有膜片式與活塞式兩種控制裝置，可分別適用于清水、原水類介質;可通過輔助部件，實時反饋閥門在線運行情況，對遠距離輸送工程實現自動控制與遠程檢測功能。在產品類型上，公司開發有普通、回水低壓型、污水型等五種規格，以滿足不同客戶不同工況需求。由于結構緊湊，重量輕，該閥特別適用于大口徑管路系統。可廣泛應用于電力、環保、冶金、石化、水司、市政、食品等行業供、排水系統、污水泵房、化工流體等的輸送系統，是當前國內外結構***新穎、性能***先進、運行***可靠的泵站新型控制設備。

　　二、主要設計制造標準

　　壓力試驗標準 GB/T 13927—92A級(零泄壓)

　　法蘭標準 鋼制法蘭GB 9113.1-9113.4

　　結構長度標準 GB12221—89 雙法蘭系列

　　設計標準 CJ/T 282-2008 蝶式止回閥

　　API6D—2005 帶阻尼蝶式止回閥

　　使用材料標準 GB/T12229—1989 碳素鋼鑄件技術條件

　　GB/T12230—1989 奧氏體鋼鑄件技術條件

　　三、主要技術性能

　　四、主要零部件材料(膜片式與活塞式)

　　五、產品主要技術特點

　　1、功能多樣：具有截止、止回、消除水錘等功能，一閥頂多閥，節省設備總投資

　　2、緩開啟泵：啟泵后閥門在進口端微孔止回閥的作用下，要求達到一定壓力，閥門才開啟，可減小啟泵電流，確保電機和電控系統安全。

　　3、快關緩閉：獨特的小閥板結構，停泵時，先快關后緩閉，有消除水錘，保證系統安全。

　　4、外形美觀：結構上采用控制裝置的創新設計，外形空間小，內部結構簡單，運行可靠性強。工藝上，殼體、零部件均為精密鑄造，結構強度好，外形簡潔精致。

　　5、安裝方便：采用蝶閥結構，有體積小、重量輕的特點，占地空間小，降低土建成本，可適用于地表和地溝等多種安裝方式。

　　6、維護簡單：

　　閥門結構的啟動由輸送的介質驅動，與水泵自動聯鎖，無需人工與外力去操作;

　　無外接動力和元器件，采用一體化結構，故障點少;

　　液壓缸內的零件檢修可在機組正常運行的同時進行;

　　關鍵零件均選用優質材料，基本無需維護;

　　外控通道中過濾器具有自沖洗功能;

　　7、節能降耗：啟閉件為斜置蝶板式，水流平順，沿程損失與局部損失很小;取消液控蝶閥  的電液控制系統，降低成本而又增加了可靠性和穩定性，減小耗電達到節能的目的。

　　8,、動作、密封可靠，零泄露：采用國內外首創的軟硬雙重密封結構和金屬硬密封結構，密封副摩擦力矩極小;斜置偏心結構密封副，縮短了關閥行程，減少了密封圈滑移距離;降低了摩擦力矩，達到了瞬間離合的效果，并且具有防泥沙和壓力自動補償?shù)墓δ?閥體、閥板密封角度優化設計，使閥門啟閉靈活可靠。

　　9、適應性強：產品有膜片式與活塞式分別使用于各類工況與介質。外控組件中德特殊過濾器能有效過濾污水中的雜質顆粒，保證進入膜片腔或活塞缸內介質為清潔液體，該過濾裝置具有自沖洗功能，下部有排渣裝置，可手動定期排渣，系統還設有清洗裝置。調節型可根據工況要求，采用手動或者電動控制開度進行流量調節。

　　六、工作原理(如圖圖示)

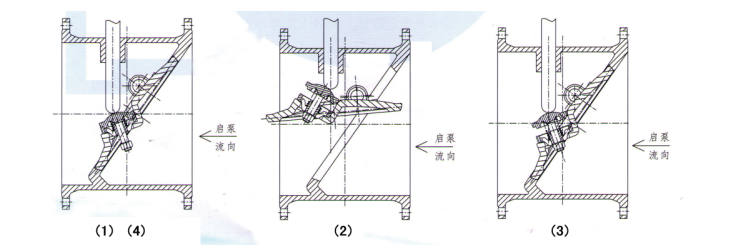

　　1、開閥：初始狀態如(1)示，當水泵啟動，水壓通過進口帶微孔止回閥的旁通管，進入控制腔下腔，大閥板在進口端水力作用下，連同小閥板一同緩慢開啟，如圖(2)。開閥速度可根據工況要求，調節旁通，已達到***佳效果。

　　2、關閥：停泵瞬間，閥門進口流量及壓力突然降低，大閥板在重力作用下迅速關閉，截斷大部分水力，小閥板在彈簧作用下自動開啟泄除回流壓力水，消減水錘峰值，如圖(3)示;同時，一部分回流水通過旁通管道進入控制腔上腔，推定控制桿下行，關閉小閥板至完全切斷介質，如圖(4)示。關閥時間，可通過旁通閥調節，使水錘峰值在控制范圍內。

　　七、本系列產品類型

　　1、BFDG7m/h41 普通型

　　公司常規供貨為膜片式。普通型適用于管網系統回水大于0.1MPa;

　　2、BFDG7h42 調節閥(A手動、B電動)

　　在普通型基礎上，通過在控制腔上安裝調節裝置，可以根據系統要求采用手動或者電動調節閥門開度，以達到對管網內介質流量的調節與控制。

　　3、BFDG7m4 3 污水型

　　適用于輸送不含長纖維成分的污水、渣漿水系統，膜片式結構對顆粒類污水含渣量敏感度低，同時外控組件中的特殊過濾器能有效過濾污水中德雜質顆粒，保證進入控制腔內介質為清潔液體，同時該過濾裝置具有自動沖洗功能，其下部有排渣裝置，可手動定期排渣，系統還設有清洗裝置。

　　4、BFDG7m/h4 4 回水低壓型

　　但管網系統回水壓力低于0.1MPa時，推存采用本產品，配有輔助關閥機構。

　　5、BFDG7m/h4 5 信號輸出型

　　信號輸出型管力閥工作原理同普通型，在其基礎上，增加閥位信號顯示儀，閥門啟閉情況可就地觀察，也可遠程監測。

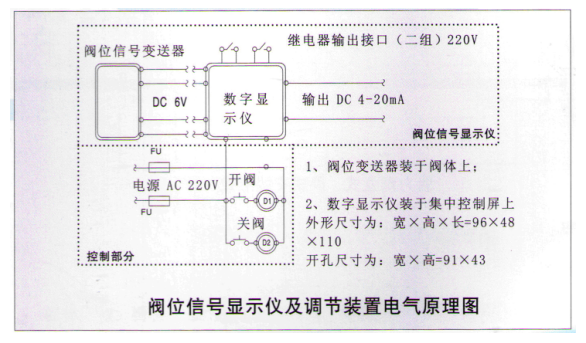

　　閥位信號顯示儀主要由閥位信號變送器和數字顯示儀兩部份組成，詳見原理圖。安裝于閥體上的閥位信號變送器將閥板啟閉過程中的機械運動轉換成直流電信號，并送到數字顯示儀;數字顯示儀安裝在操作室內控制屏上，將直流信號經過內置單片機處理后，以0-100%數字動態顯示閥門的啟閉狀態，并可輸出4-20mA的直流信號供計算機集中控制使用，另有二組繼電器接口供其它設備與閥門聯動控制使用。

　　6、BFDG7m/h4 6 斜流泵型

　　針對斜流泵的工作特性，該閥通過添加控制部件，實現先開閥后啟泵的輕載啟泵功能。停泵時，閥門自動先快關后緩閉，消除關閥水錘。

　　7、BFDG 7m/h 4 7防凍型

　　為適應北方等氣候寒冷地區，防凍型管力閥控制部分采用封閉內循環結構，其特殊控制介質可適用與-25℃的惡劣工況。

　　八、閥門安裝說明

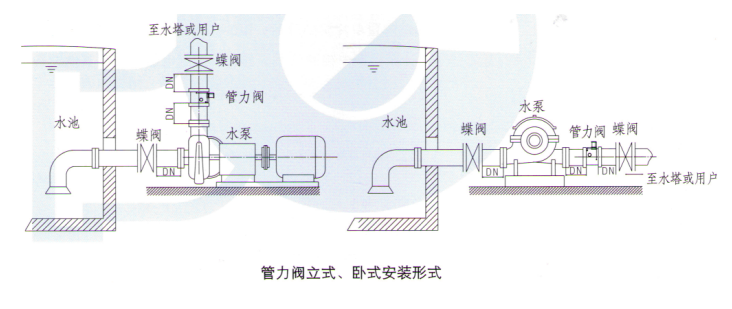

　　1、管力閥可采用臥式與立式安裝(介質流向向上)，有控制缸頂桿側為出口方向，必須保證閥軸一定在水平位置。

　　2、為了安裝維修方便，在空間許可時，應優先考慮臥式安裝。

　　3、當閥門關閉時，有控制缸頂桿側為出口，閥板光面為進口，嚴禁反向安裝。

　　4、當閥門口么≥700mm時，為改善管道受力情況，可設置支架或基礎。

　　九、閥門結構原理與外形尺寸

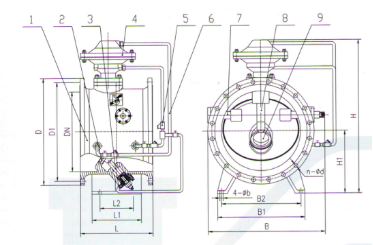

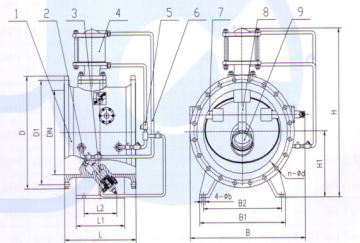

　　1、閥體   2、閥板  3、緩閉部件   4、控制部件   5、微孔止回閥　6、旁通組件  7、閥桿   8、控制頂桿  9、小閥板

　　表1：

　　表2：

　　　十、定貨說明：

　　為確保您的使用要求，訂貨時請您詳細注明：名稱、型號及規格、***大工作壓力、使用溫度(零度以下)、使用介質及特殊要求。根據您的要求，我公司還可提供配套法蘭、螺栓緊固件、伸縮節、維修蝶閥等。
