一、用途

　　膜片式快開排泥閥主要安裝在各類沉淀水池的底部池壁外，用以排除池底的泥沙及污物。

　　二、特點

　　1、閥瓣采用橡膠軟密封，密封性能好，經久耐用，使用壽命長;

　　2、驅動介質可采用壓縮空氣或清水，即可氣動也可液動;

　　3、膜片式快開排泥閥上腔加裝有一只助關彈簧，當下腔不帶壓時閥門能保證有效關閉;

　　4、控制室與閥體內腔嚴密分隔，排放泥沙和各種污物無法進入控制室;

　　5、采取控制室下腔進水閥門打開，下腔停水閥門關閉的控制形式;

　　6、閥門具有手動功能，且關閉時動作平穩，無沖擊力;

　　三、主要技術參數

　　公稱壓力：1.0Mpa，1.6Mpa

　　適用介質：水、原水、含泥水

　　工作溫度：0~80℃

　　驅動介質：清水、壓縮空氣

　　驅動介質壓力：0.10 Mpa~0.60 Mpa

　　電磁閥：常閉型

　　電源電壓：AC220V(標準)、DC24V(訂做)

　　四、工作原理

　　膜片式快開排泥閥的啟閉動作是通過上腔彈簧、球閥或電磁閥控制的。

　　1)電磁閥的工作原理：開啟下腔電磁閥，外接壓力介質通過導管進入膜片式快開排泥閥控制室的下腔，下腔介質將膜片壓板提升則排泥閥開啟排泥。關閉下腔電磁閥，截斷外接壓力介質，在上腔彈簧的作用下閥門緩慢關閉。

　　2)手動開閥：當停電或電磁閥損壞時，可用球閥代替電磁閥工作。

　　五、主要外型及連接尺寸

　　六、安裝示意圖

、

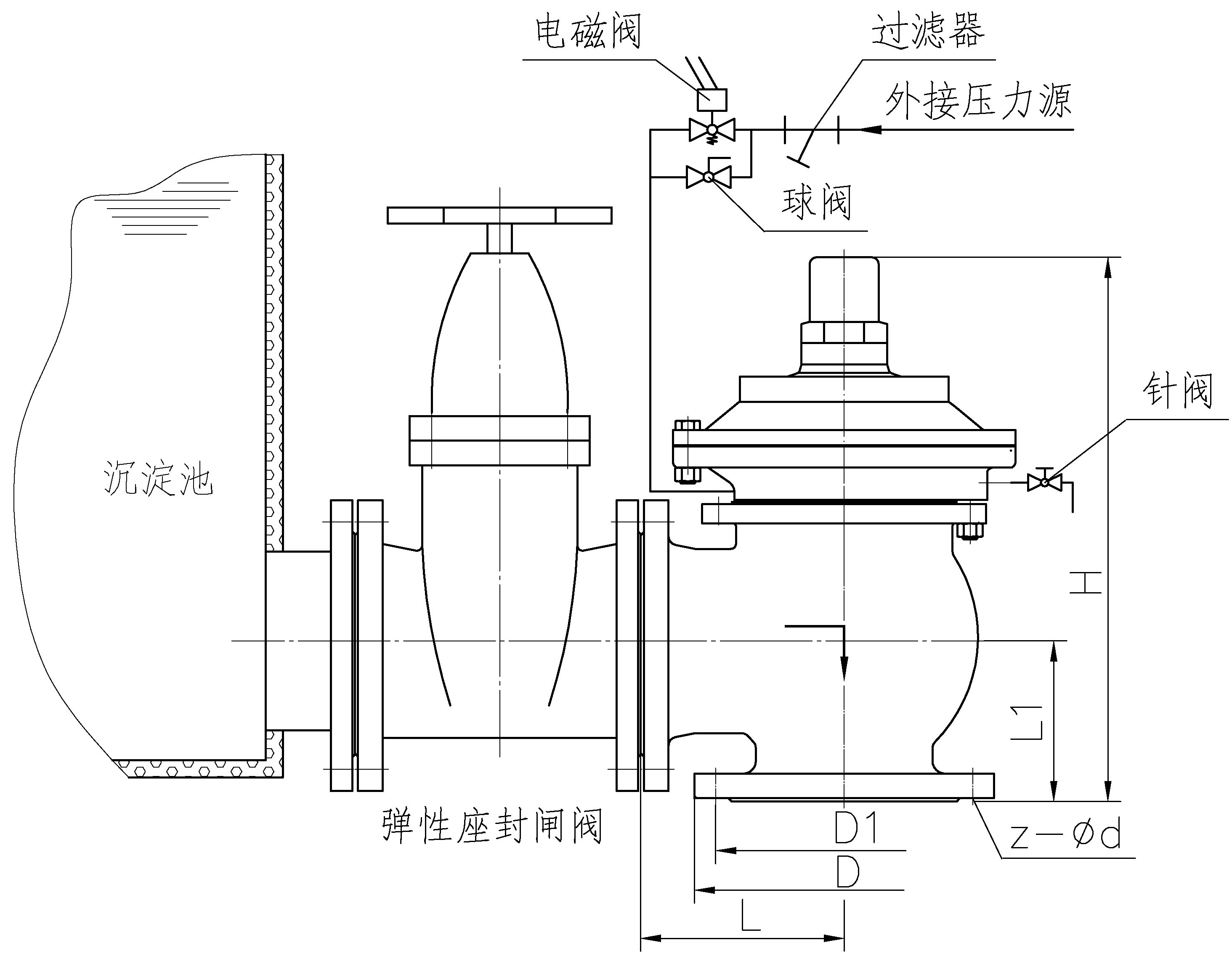

安裝示意圖

　　七、安裝注意事項

　　1、為了便于包裝與運輸，電磁閥與球閥控制組件與主閥未連接，安裝時將組件整體旋入控制室下腔螺紋孔內。擰緊后應確保電磁閥的安裝位置為水平。

　　2、為了便于維護排泥閥，排泥閥的進口應安裝一只隔離閥;

　　4、通水前應清洗外接控制源管路，應確保進入控制腔內的介質潔凈;

　　3、當排泥閥安裝于戶外時，應采取防雨水措施，防止電磁閥因長時間雨淋而損壞;

　　4、排泥閥不應暴露于冰凍的溫度下。

　　八、調試步驟

　　1、檢查控制管的安裝方式是否與說明書中的相同;

　　2、使用電磁閥前，應檢查使用電壓與電磁閥所要求的電壓是否相同;

　　3、檢查各螺栓、管件以及接頭是否緊固、可靠;

　　4、通電前，電磁閥和球閥均為關閉狀態，針型開度為1.5圈左右;(注：球閥為手動開閥時使用，正常情況下為關閉狀態)

　　5、給水池充水，接通電磁閥外接控制源;

　　6、將電磁閥通電，外控介質進入控制室下腔，針閥處有外控介質排出，

　　主閥也同時開啟排水，開啟1～2分鐘，觀察主閥的開啟情況。然后將電磁閥斷電，觀察主閥的關閉情況;

　　7、重復步驟6兩次以上。
