　　一、產品簡介

　　定水位閥是我公司工程技術人員參照國內外同類型的先進產品進行設計和制造的。100D閥體采用了全通道流線型設計，流體阻力小，流量大，密封效果好。由于在主閥上配裝了導管控制系統(tǒng)，利用水力操作，定水位閥可自動控制水塔或水池的液面高度，保養(yǎng)簡單，靈活耐用，液位控制定水位準確度高，水位不受水壓干擾且關閉緊密不漏水，歡迎選購。

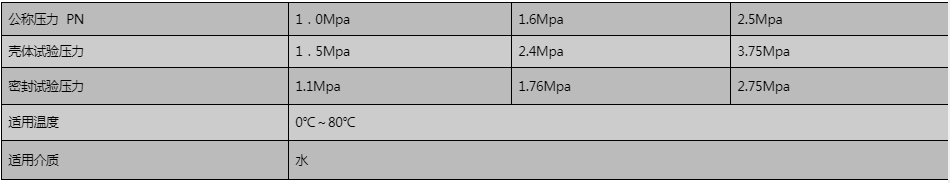

　　二、主要技術性能

　　當管道從閥門的進水端進水使水位達到高水位時，100D浮球導閥打開進入主閥控制的通道，控制室內的壓力增加，使定水位100D主閥關閉。當水位下降至低水位時，浮球導閥關閉進入主閥控制室的通道，并使控制室與大氣相通，控制室內不能形成壓力，則進入100D主閥盤下面的進口壓力將主閥盤托起，打開主閥盤向水箱內大量供水。

　　四、安裝和調節(jié)

　　1、主閥應水平安裝于水池或水塔的進水管上;

　　2、安裝前要徹底清除管道內的雜物。安裝時要注意主閥體外水流標示箭頭，遵循方向安裝;

　　3、定水位閥主閥前要裝一只閘閥和一只過濾器，定水位閥主閥后也要裝一只閘閥，以便于維修;

　　4、試水時，要慢慢開啟主閥前的閘閥，主閥應正常向水箱內供水。此時如用手托起浮球，100D主閥會隨之關閉，如果主閥不能隨之關閉，說明主閥盤下有雜物，將閥盤墊起使主閥閥盤不能密封，請清除雜物后再試;

　　5、100D浮球導閥與主閥的實際安裝如圖所示;

　　6、主閥導管進口處的過濾器21要2～3個月清洗一次。

　　安裝示意圖：

　　1)整體式安裝方式

　　說明：此安裝方式僅適用于DN100及以下口徑定水位閥，為以后維修方便，請留足夠大水池入口，建議尺寸650X650mm。為防止水的劇烈波動影響，進水管應伸至水池底部并遠離浮球。

　　2)分體式安裝方式

　　說明：

　　1、 100D此安裝方式適用于口徑在DN150(含DN150)以上的定水位閥，為以后維修方便，浮球導閥應裝于水池入口處;

　　2、 如100D主閥安裝于蔭井內，主閥四周應有足夠維修空間，100D主閥為活塞型時水池入口應設在主閥上端，便于維修時吊裝活塞;

　　3、 進水管應遠離浮球控制閥，并注意防止水的劇烈波動;

　　4、 紫銅管長度現(xiàn)配。
