開維喜閥門集團專業水控閥生產，遙控浮球閥;型號：100X;主要用于控制液位，池水的控制，不讓水漫上來超過池子，當液位低于設定值的時候，浮球?qū)чy打開，主閥隨之打開，當液位達到設定值的時候，浮球?qū)чy關閉，主閥也關閉，以上為浮球閥基本原理，具體結構原理，安裝注意事項，使用說明書如下。

　　一、產品使用說明書

　　本產品是我公司工程技術人員參照國內外同類型的先進產品進行設計和制造的。閥體采用了全通道流線型設計，流體阻力小，說明流量大，密封效果好。由于在主閥上配裝了導管控制系統，說明利用水力操作，說明可自動控制水塔或水池的液面，保養簡單，靈活耐用，說明液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，歡迎選購。

　　二、結構型式及工作原理

　　該閥由主閥、針閥、球閥的特點、浮球?qū)чy和微型過濾器等組成，如下圖所示：

　　四、應用標準說明

　　質量保證：ISO9000 結構長度：GB/T 12221

　　試驗標準：GB/T13927 ISO5208

　　設計標準：Q/YYF 03 法蘭標準：GB/T 17241.6 GB/T9113.1

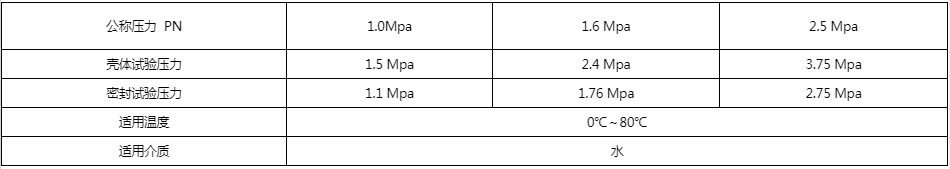

　　五、主要技術性能說明

　　當管道從閥門原理的進水端進水時，由于針閥18、原理球閥15和浮球?qū)чy14是常開的，所以通過微型過濾器21、針閥18的水進入閥蓋控制室后，經球閥15和浮球?qū)чy14流進水箱，控制原理室內不能形成壓力，則進入主閥盤下面的入口壓力將主閥閥盤托起，說明打開主閥閥盤向水箱內大量供水。當水箱內的水位逐漸升高，浮起浮球后把浮球?qū)чy14關閉時，閥蓋控制室內的水壓逐漸增加直至把主閥閥盤關閉，此時便起到了自動遙控的作用。

　　七、遙控浮球閥（原理說明）安裝、調試

　　安裝原理說明

　　1、主閥安裝于水池或水塔的進水管上，***佳的原理安裝方式是水平安裝在管線上，閥蓋朝上，其它安裝方式也可以達到使用功能;

　　2、安裝前要徹底清除管道內的雜物，徹底沖洗管道。安裝時要注意主閥體外水流標示箭頭，遵循方向安裝;

　　3、主閥安裝時，請注意閥體外表示水流方向的箭頭，遵循方向安裝;

　　4、主閥前要裝一只閘閥和一只過濾器，主閥后也要裝一只閘閥，以便于維修;

　　5、主閥安裝在蔭井內，主閥四周應有足夠維修空間，以便容納技術人員調整及維修;

　　6、一個水箱或水池應安裝一臺遙控浮球閥;

　　7、主閥應安裝在不易被凍裂的場合，或采取保溫措施，以防止閥門被凍裂。

　　調試說明

　　1、試水時，先開啟主閥閥蓋上的球閥15，然后慢慢開啟主閥前的閘閥，此時主閥應正常向水箱內供水。關閉球閥15，主閥也隨之關閉。如果主閥不能關閉，說明主閥盤下面有雜物，清除雜物后再試水。

　　2、主閥供水時，浮球?qū)чy也同時流水。用手托起浮球，浮球?qū)чy關閉，主閥也隨之關閉，證明浮球?qū)чy良好。

　　3、請依以上程序進行，當一切正常時，閥門即可正常工作。

　　4、閥門進口的微型過濾器21，需經常清洗，視水質情況2~3月清洗一次。

　　八、常見故障及消除方法

　　一、主閥打不開

　　1、針閥開度過大;

　　2、主閥上的球閥沒有打開;

　　3、檢查進口閘閥是否打開;

　　4、進口壓力低于0.1Mpa

　　1、將針型閥先完全關閉，然后

　　開啟半圈;

　　2、檢查主閥上的球閥，并使其完全打開;

　　3、打開進口閥門至全開;

　　4、增加進口壓力。

　　二、水箱或水池的水滿，但主閥不能關閉

　　1、導閥密封有問題;

　　2、主閥密封面或閥體內有雜物;

　　3、浮球?qū)чy附近水面波動大，使浮球?qū)чy不能密封。

　　1、修復導閥密封;

　　2、關閉浮球閥進出口閥門，將閥門內壓力泄零。

　　3、用扳手松開閥蓋上螺母，將閥蓋取下。會看到閥桿和膜片，不必拆卸，可將閥桿和膜片作為一個整體，從閥體內取出。

　　4、清除閥體及密封面上的雜物。然后將閥門裝好，試水。

　　5、使浮球?qū)чy安裝位置遠離水面波動較大的地方。

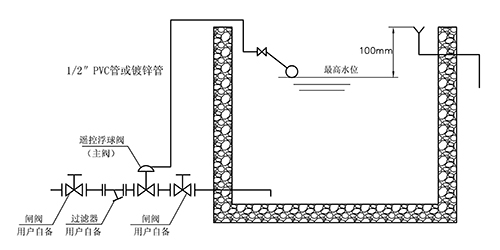

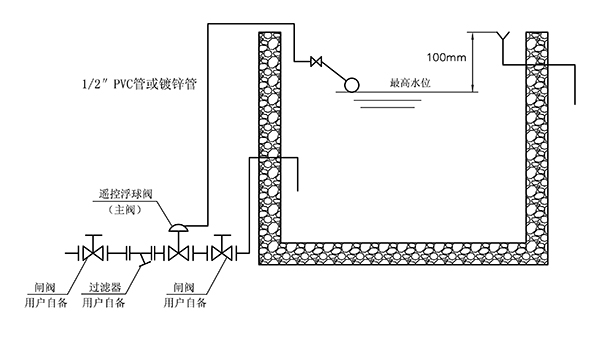

　　(建議安裝方式)
