1、液控緩閉止回蝶閥用途

　　本蝶閥適用于于為水、海水或油品的泵出口管路上,兼有截?cái)嗨骱椭够亻y兩種功能。閥門在關閉時具有二階段緩沖功能,有效防止由于突然停電或事故停泵時產生圈套的水錘和壓力波動,保護水泵和系統管路.

　　2、液控緩閉止回蝶閥水錘

　　水錘效應是一種形象的說法.它是指水泵在起動和停車時，水流沖擊管道，產生的一種嚴重水擊。由于在水管內部，管內壁是光滑的，水流動自如。當打開的閥門突然關閉或給水泵停車，水流對閥門及管壁，主要是閥門或泵會產生一個壓力。由于管壁光滑，后續水流在慣性的作用下，水力迅速達到***大，并產生破壞作用，這就是水利學當中的“水錘效應”，也就是正水錘。相反，關閉的閥門在突然打開或給水泵啟動后，也會產生水錘，叫負水錘，但沒有前者大。

　　3、液控緩閉止回蝶閥特點

　　1本閥門采用蓄能器取代了重錘液控蝶閥中的重錘,將重錘勢能變成液體壓力能,體積小重量輕、結構簡單。

　　2本閥門的液壓系統和電氣控制箱與閥門分體安裝,閥門即可水平安裝,也可以垂直水平安裝,便于安裝和維護。

　　3本閥門液壓系統和電氣系統設計完善功能齊全,閥門既可就地操作。

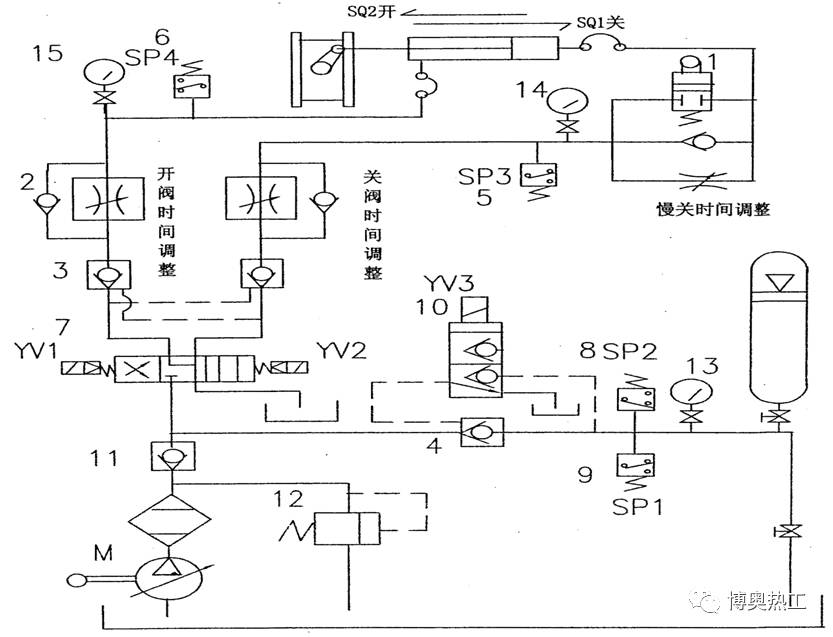

　　圖為液控蝶閥液壓油系統

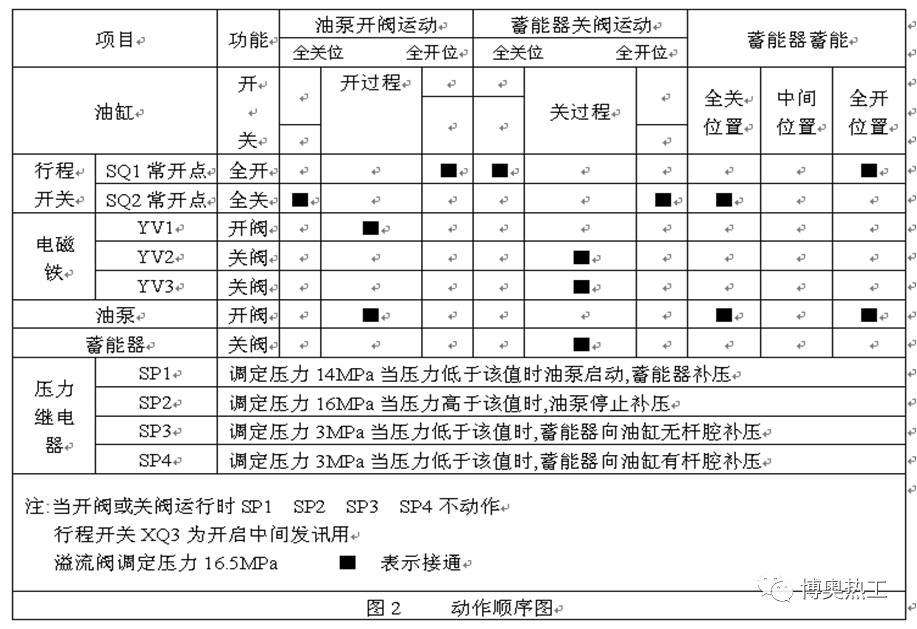

　　? 預備動作:

　　閥門接通電源,油泵自動啟動,蓄能器補壓蓄能,當壓力達到l6MPa時,SP2動作,油泵停止,蓄能器補壓結束。

　　? 開閥:

　　按下開閥按鈕,電磁鐵YVl獲電換向,油泵啟動,壓力油進入油缸無桿腔,油缸帶動蝶板轉動到達全開位置后,接近開關SQ1觸點閉合,同時開啟回路的壓力達到壓力繼電器SP3預調值后油泵YV1失電復位,開閥結束。高速2號件左側節流閥可改變閥門開啟時間。

　　? 如果用戶要求,可以在閥門開啟到15°(或用戶要求的角度),行程開關SQ3發訊啟動水泵。

　　? 關閥

　　按下關閥按鈕,電磁鐵YV2、 YV3獲電動作,蓄能器的壓力油進入油缸的有桿腔,油缸帶動蝶板轉動,到達全關位置后, 接近開關SQ2觸點閉合,同時關閥回路的壓力達到壓力繼電器SP4的預調值后YV2、YV3失電復位,關閥結束。高速流動裝置與1號件接觸凸塊的角度,可改變快慢關的切換角度。

　　? 補壓

　　為保證閥門正常運行在全開和全關位,當蓄能器的壓力低于l4MPa時,油泵啟動給蓄能器補壓,當蓄能器的壓力達到16MPa時油泵停止，蓄能器補壓結束。

　　為保證閥門在全開和全關位置工作可靠,當閥門在全開位置且無桿腔的壓力低于3MPa時電磁鐵YV3、YVl得電動作,蓄能器的壓力油進入油缸無桿腔進行全開保壓。當閥門在全關位置且有桿腔的壓力低于3Mpa時,電磁鐵YV3、YV2得電動作,蓄能器的壓力油進入有桿腔進行全關保壓。

　　? 手動操縱開關閥門

　　當在故障狀態下或在無電源時,可利用蓄能器完成閥門的啟閉。手動操縱YV3, YV1完成閥門的開啟,手動操作YV3、YV2可完成閥門的關閉。
