循泵房液控蝶閥

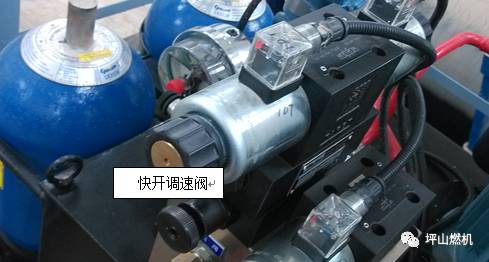

　　循泵房液控蝶閥采用液壓控制，共有4個電磁閥分別為1DT~4DT。圖一1DT為開閥電磁閥，控制蝶閥的開閥。在接受到開閥指令后，蝶閥先慢開閥門，然后再快開閥門，總計開閥時間約為18-22秒。而它下面的黑圈部分則是液控蝶閥快開調速閥(順時針旋轉此閥慢開，逆時針旋轉此閥則快開)。

　　(圖1)

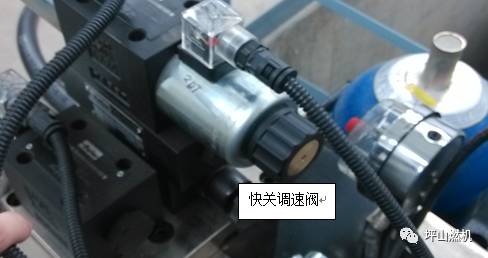

　　圖二2DT為關閥電磁閥，控制蝶閥的關閥。在接受到關閥指令后，蝶閥先快關閥門，然后再慢關閥門，總計關閥時間約為17秒。而它下面的黑圈部分則是快關調速閥，順時針旋轉此閥快關變慢，逆時針旋轉此閥則快關變快。

　　(圖2)

　　圖3是慢關調速閥，其作用是調節蝶閥在慢關部分關閥的速度(順轉變慢，逆轉變快)。此閥嚴禁關死。

　　(圖3)

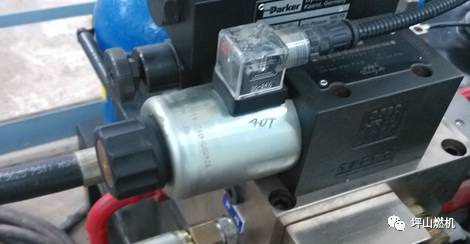

　　圖4是3DT，名稱是保壓電磁閥，它通過蓄能器來維持液控蝶閥在正常壓力值(12Mpa~14Mpa)。

　　(圖4)

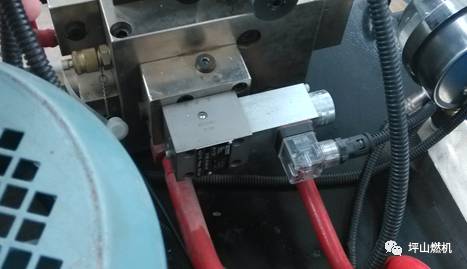

　　圖5為4DT，名稱為外部失電關閉電磁閥，作用是在液控蝶閥控制柜內的UPS電源開關打開的情況下，當?shù)y外部電源失電后會自動緊急關閉蝶閥。

　　(圖5)

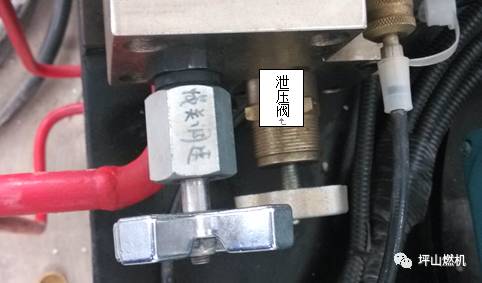

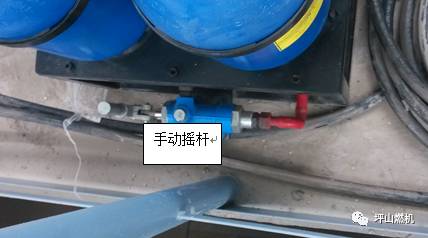

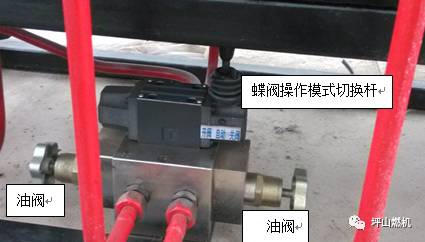

　　在圖3中，慢關調速閥右側為泄壓閥，正常運行狀態中，該閥關閉。當外部電源失電或油泵無法正常工作時，而蝶閥UPS電源故障或其他原因?qū)е碌y不能自動啟動和關閉時，將泄壓閥打開，放盡控制油，將圖6中的蝶閥操作模式切換桿從正常情況下的自動模式至手動(開閥或關閥)，再將左右2個油閥打開，***后通過搖動圖7中的手動搖桿來開閥或關閥。

　　(圖6)

(圖7)

　　手動模式切換至自動模式：1、關閉圖6中的左右兩只閥門。2、將蝶閥操作模式切換桿切至中間的自動位置。3、關閉泄壓閥。4、將蝶閥上電，油泵自動啟動，建立穩定油壓。

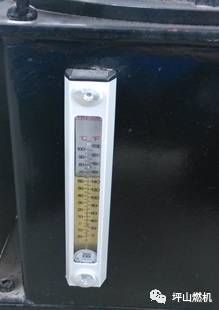

　　圖8為液控蝶閥油箱油溫、油位二合一表計，左側顯示為攝氏溫度，右側顯示為華氏溫度。油位居中以上即可，為華氏溫度100刻度以上。

　　(圖8)

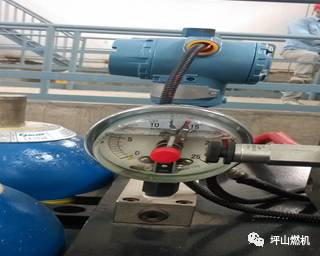

　　圖9為液控蝶閥就地壓力表，內部有三根指針，綠色代表油壓低位置，紅色代表油壓高位置，黑色則是當前油壓位置。蝶閥正常油壓值為12Mpa~14Mpa。
