常規蝶閥電動電氣控制原理，電動蝶閥電動開關型-電動調節型接線圖描述說明及控制原理-開維喜閥門集團為您詳情介紹
電動蝶閥是一種利用電能作為驅動力來驅動閥門的執行裝置。它體積小、重量輕、性能可靠、匹配簡單，廣泛應用于食品、環保、輕工、石油、化工等工業系統領域。它通常用于切斷管道系統。近年來，它也被用于調整和使用。通過接收工業自動控制系統的4~20mA信號，精確控制閥門開度，從而實現流量、溫度、壓力等不同工藝參數的調節和控制。
電動蝶閥 電動蝶閥采用不同的控制方式，能夠滿足各種工況的使用要求。它不僅能實現切換功能，還能實現閥門位置調節功能。此外，它還配有手動控制裝置。停電時，可臨時手動操作，不影響使用。對于它們不同的連接模式，我們想以***常見的(AC220V)為例做一個簡要的描述以供參考。

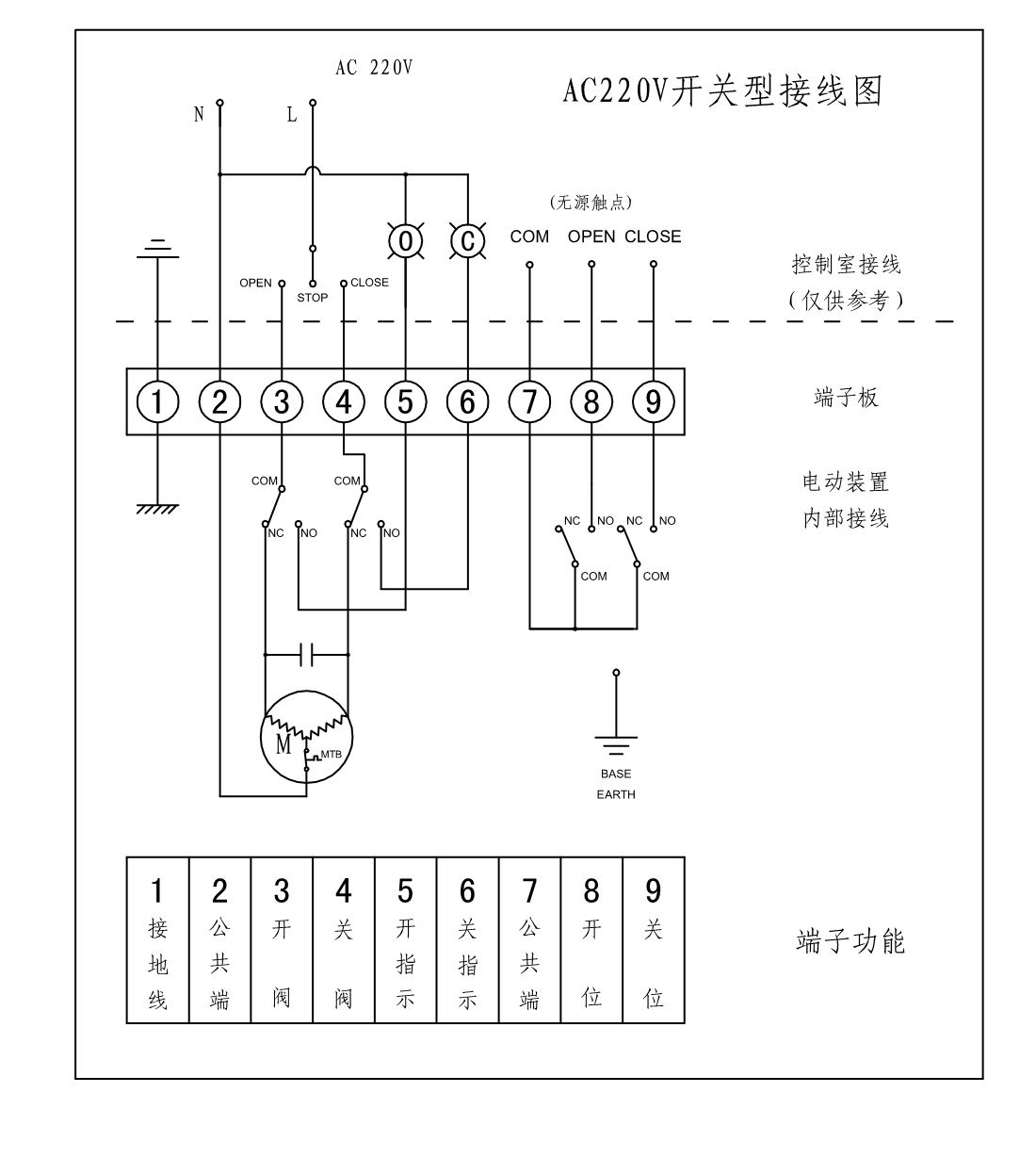

AC220V標準開關式電動蝶閥接線圖

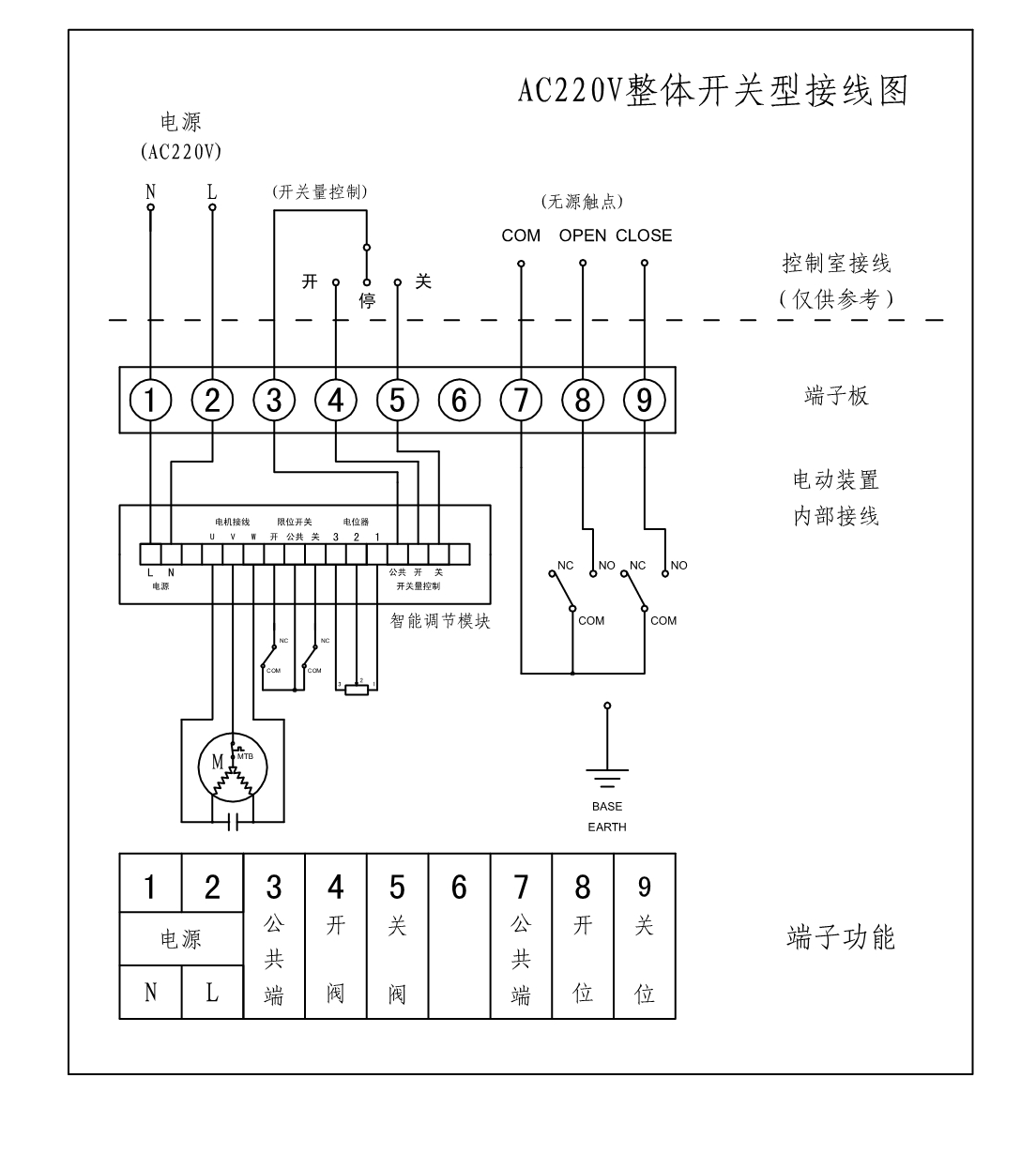

AC220V整體開關式電動蝶閥接線圖

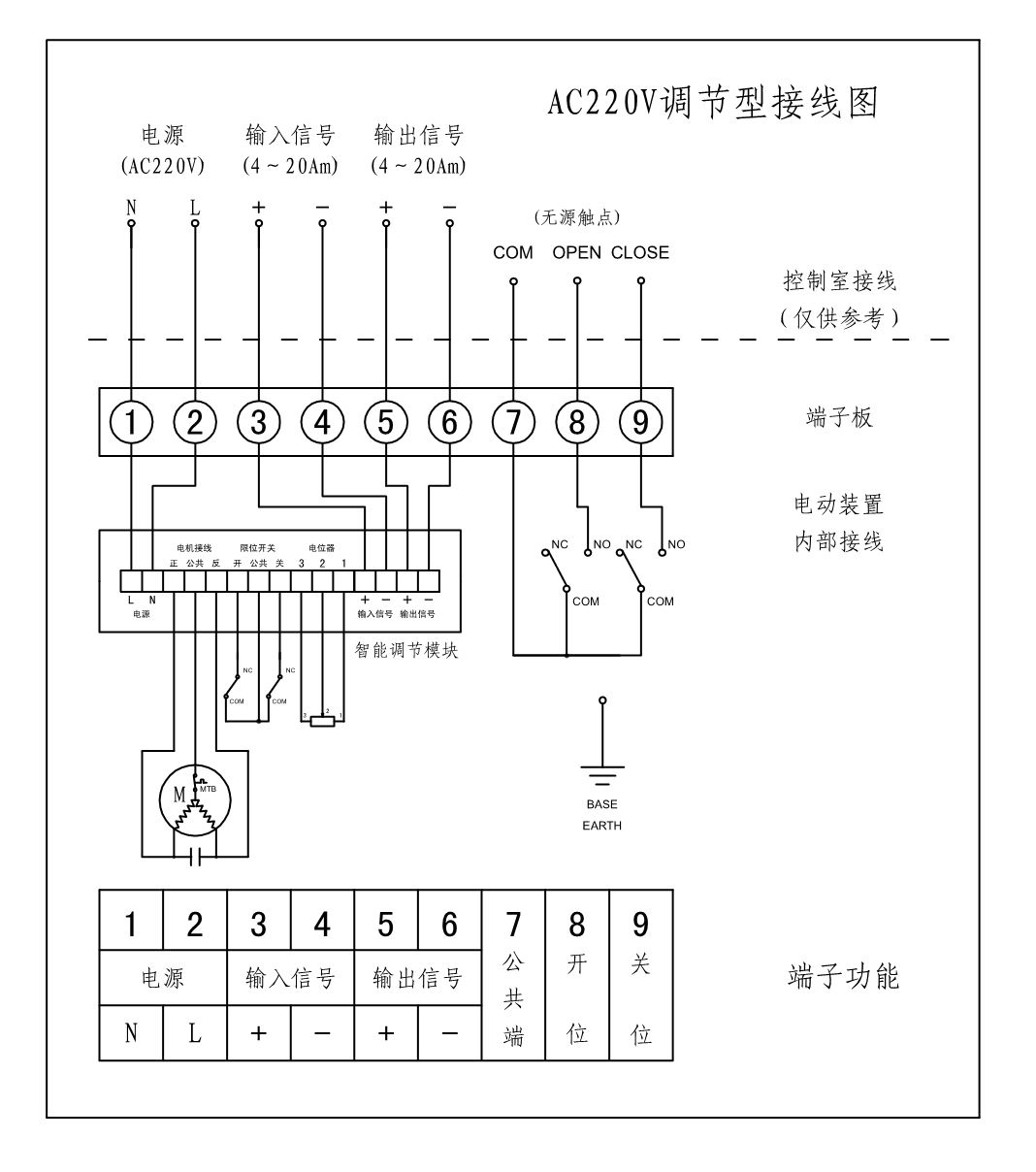

AC220V伏可調電動蝶閥接線圖(4-20mA)

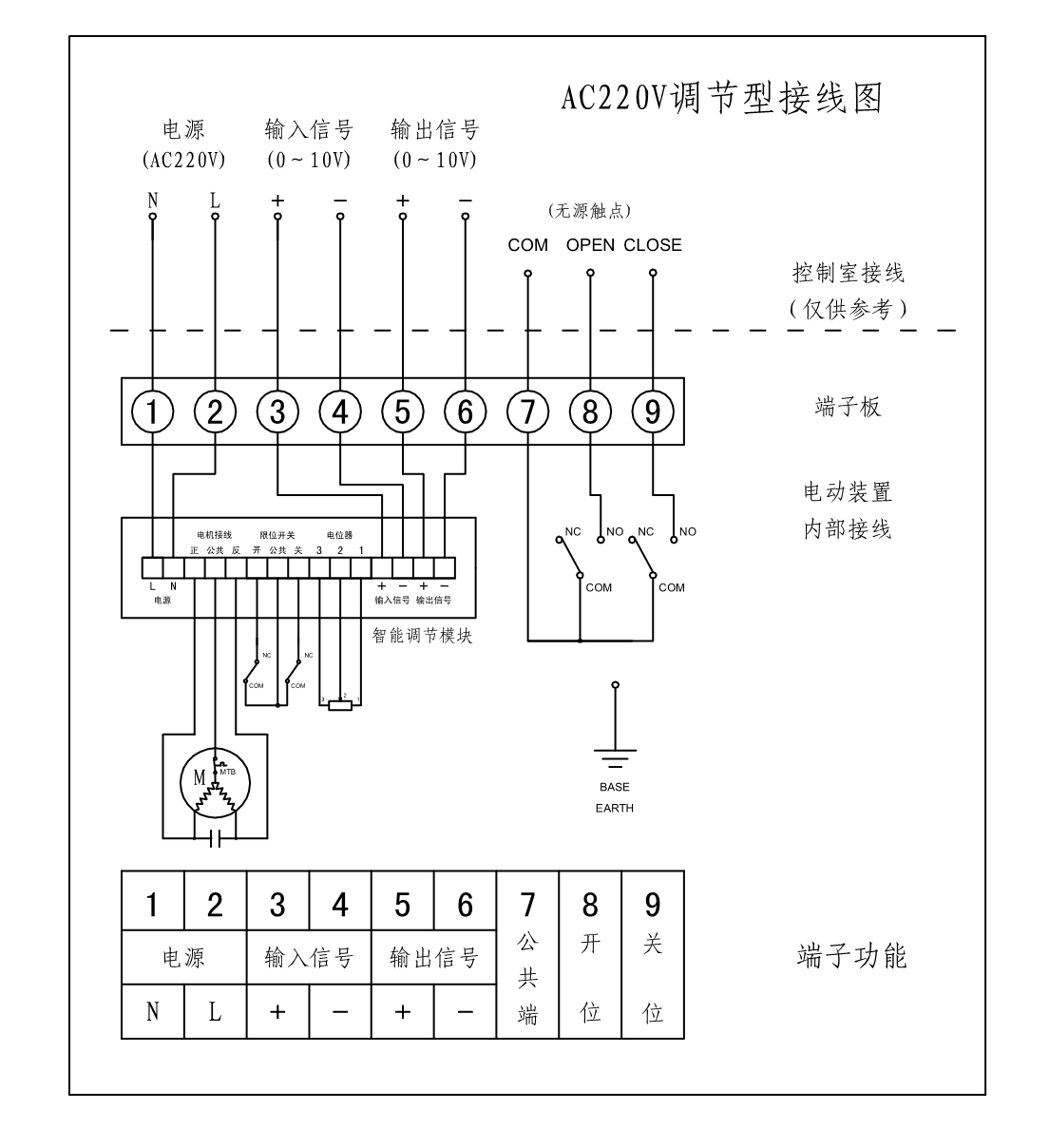

AC220V調節電動蝶閥接線圖(0-10V)注意：以上線路圖僅供參考，實際以產品附帶電路圖為準。另，每個廠家的電動裝置均不一樣，接線方式也都不盡相同，請勿以此為標準去執行操作，若產生一系列問題及發生相關事故，本公司概不負責，還望悉知!
