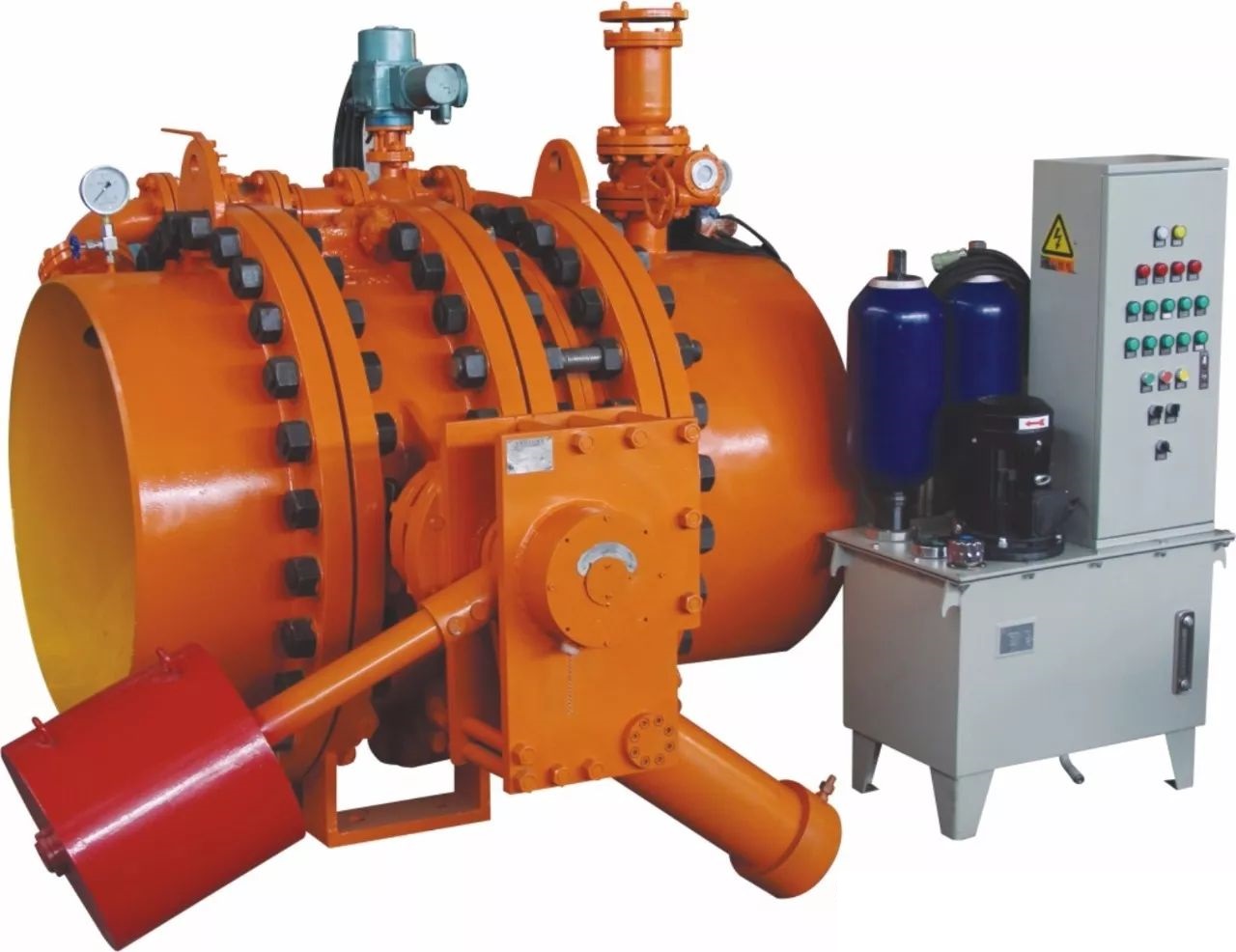

我公司研制的大中型主要技術參數，是專門針對水力發電站而開發的。水輪機蝶閥成套裝置由主閥、主伸縮節、上游連接管、下游連接管、人孔、旁通管、旁通閥、旁通管伸縮節、排氣閥、排氣隔斷閥、排污閥及排污管等組成。主閥由液壓驅動，液壓裝置可分為：全液控型、重錘關閉型和彈簧關閉型，用戶訂貨時可自行選擇。水輪機蝶閥成套裝置需要注意的事項：通過閥門水的流速可分為≤3m/s、≤5m/s、≤7m/s和≤9m/s四個等級，訂貨時須注明。
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
產品概述

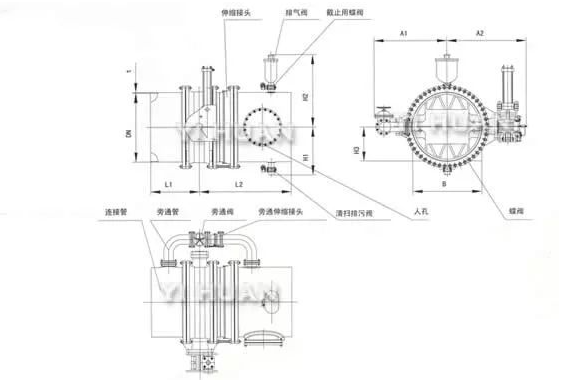

水輪機專用成套蝶閥結構圖
水輪機專用成套蝶閥主要技術參數
公稱通徑DN（mm） | 1000～3000 | ||||
公稱壓力PN（MPa） | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 |
密封試驗（MPa） | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 |
強度試驗（MPa） | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 |
適用溫度（℃） | ≤80℃ | ||||
適用介質 | 江河水 | ||||
驅動方式 | 全液控型、重錘關閉型和彈簧關閉型 | ||||
