開維喜閥門集團生產的液控緩閉止回蝶閥（工作原理）分為重錘式液控緩閉止回蝶閥和蓄能式，液控緩閉止回蝶閥安裝與水泵出口，用于當做截止和止回閥的效果，可自由設定閥門關閉時間，緩慢關閉， 有效消除水錘，大口徑止回閥多采用液控緩閉止回閥，以下為液控閥門產品使用方法和說明書介紹，液控緩閉止回蝶閥止回蝶閥產品使用說明書

　　一、液控緩閉止回蝶閥工況使用說明

　　1、用途

　　本閥為液控止回蝶閥，利用液壓油源進行操作。是***新一代液控緩閉蝶閥）常見故障）。它兼有截止和止回的功能可一閥代兩閥，并能按預先調好的程序，分快關和緩閉兩階段的動作實現關閥，對于突然停電或事故停泵過程中產生的生涯造成的水錘危害及介質倒流引起水泵機組倒轉等有顯著的消除和抑制作用，是保證水泵機組和管網系統安全可靠運行的有效設備。

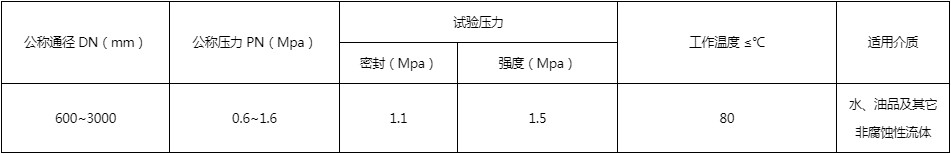

　　2、性能規范

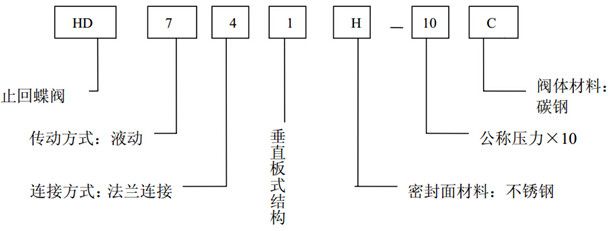

　　1、型號說明

　　結構長度執行 GB12221-1989

　　法蘭執行 GB9113-2000

　　三、結構、特點、參數和工作原理說明

　　1、結構說明

　　本閥主要由閥門本體與液動裝置說明、液壓站說明、電控箱三部分組成，其外形連接尺寸見附圖。

　　2、特點說明

　　　　(1)、本閥采用蓄能器說明取代了重錘式液控蝶閥中的重錘，將重錘勢能變?yōu)榱黧w壓力需能說明，設計合理、體積小、重量輕、結構簡單說明、功能齊全、動作靈活可靠、外觀美觀、節能節材說明、維修方便等優點。

　　(2)、本閥具有較完善的液壓系統和可靠的電氣控制系統、既可就地操作，也可遠距離操縱，操作使用方便。

　　本閥液壓站和電氣控制箱與閥體分離究竟安裝;閥體可水平布局，也可垂直安裝?？梢暚F(xiàn)場條件選擇。

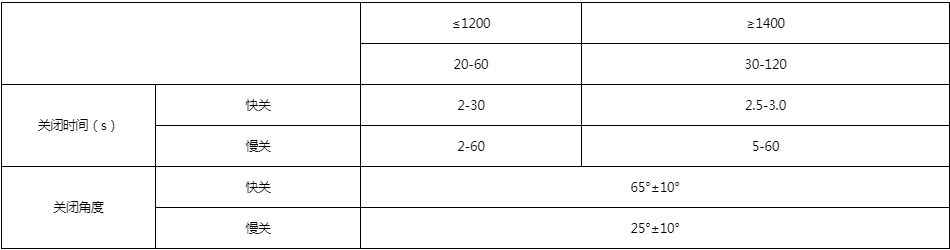

　　3、閥門開關特性參數說明

　　閥門采用金屬硬密封結構，通過油缸驅動曲柄、閥軸帶動蝶板轉動 90o，實現閥門啟閉。通過調節油缸上的各調節塞可以調整閥門的關閉參數，調節方法按下表 1 進行調試，出廠時閥門開啟及快、慢關時間已調定，如果定貨時合同協議有要求的按用戶要求執行。訂貨用戶沒有要求的，快關時間調為 5 秒，慢關時間調為 15 秒，快慢關切換角度調為快關 90°～25° 慢關 25°～0°。說明開閥時間調定為 30～60 秒之內之間即可。說明關閉快、慢關時間和角度調整見圖(1)，開閉時間調節液壓站上節流閥 20。

　　1、吊運說明

　　(1)運輸或安裝時，切不可撞擊油缸、液壓站、蓄能器、電控箱、傳動裝置及閥門等。在運輸過程中蓄能器應將氣壓放掉，以免運輸中由于溫度變化使壓力上升。

　　(2)說明吊裝時應輕起輕落，不得有強烈振動，以免損壞部件。

　　2、安裝說明

　　(1)安裝前應核對本閥銘牌上參數是否符合使用要求。

　　(2)必須清洗閥體、蝶板密封面及內腔，說明不允許有污垢附著，說明檢查各部位和各部件有無損傷與損壞現象，各連接部分螺拴是否緊固。

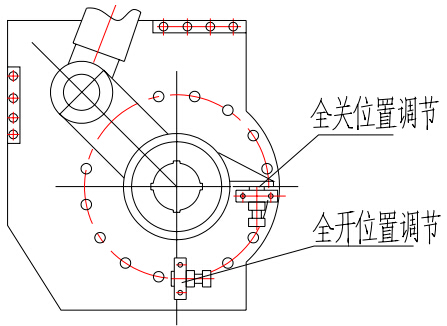

　　(3)蝶閥全開位置的調整(出廠時已調好，如有變動說明需重調)：調整方法見圖(2)，先將全開位置調節螺栓向上調節，說明待蝶板全開(即活塞桿全部伸出到位)后再將螺栓向下調節，頂緊連桿消除機械連接的間隙，然后緊固螺母即可。

　　(4)安裝形式說明

　　1)閥門安裝距離水泵出口距離的位置，需視水泵布置而定，具體情況應遵循設計院的規定，一般應大于 2~6D。

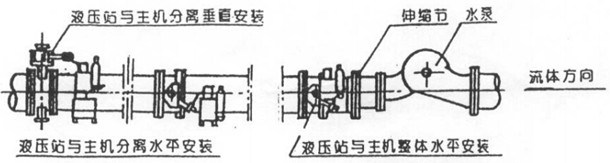

　　2)參照圖(3)形式安裝。

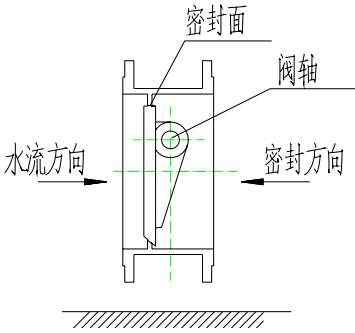

　　3)由于液控蝶閥是為防止水倒流的止回閥，因此安裝時請注意密封面在水流方向上游，而閥軸在水流方向下游。見圖(4)。

　　(5)法蘭螺栓緊固時應先擰對角的螺栓，使螺栓均勻，對稱擰緊。

　　3、保管說明

　　本閥長期存放時，應放在陰涼干燥通風室內，凡加工面均應涂防銹油，液壓系統應有防塵措施，油箱內的液壓油應全部放掉，以免變質，電氣箱應有防塵防潮措施，絕不允許露天存放。

　　總結，由于液控緩閉止回蝶閥，結構負責，智能化程度高，安裝有非常多的高靈敏傳感器以及液壓電氣元件，使用液控閥門（注意事項）在使用以及維護過程中需要勤維護，有故障報警及時處理。
