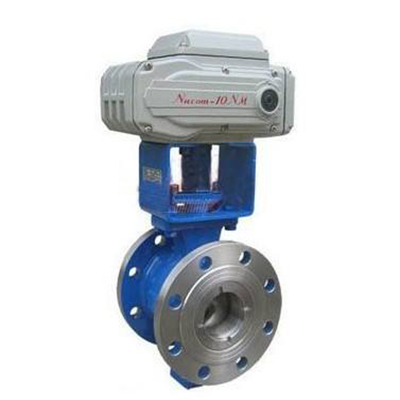

電動V型球閥，采用不銹鋼，碳鋼材質，主要有用于調節型的管道或者關斷型的工況條件，閥門需要配置電裝或者氣動執行裝置，開維喜閥門球閥說明書，將為您介紹V型球閥的特點的工作原理和結構介紹。

　　一、 結構與特點說明

　　1、 本說明書是關于調節V型球閥在選型、安裝、調試、運輸、存儲及結構、故障維修、售后服務等方面的全面介紹及說明。V型球閥是特殊類型球閥，它的關閉件是球缺體上開有V字型開口說明，V型開口具有鋒利的刃口說明，在球缺體回轉過程中，與閥座之間形成剪切作用說明，對介質具有強有力的切斷力，球缺體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積說明，形成對介質的精確調節說明，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能說明，與氣動或電動執行器配套說明，廣泛使用于工業過程自控系統中說明。

　　2、 閥體整體式結構說明：對夾式和法蘭式V型球閥閥體都是整體側裝式結構，說明結構剛性強，說明不容易引起變形和外泄。

　　3、 上下自潤滑軸承說明：V型閥體內裝有上下自潤滑軸承，說明與閥桿接觸面積大，說明承載能力高，V型磨擦系數小，說明使閥門的扭矩減少。

　　4、 閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：V型金屬硬密封閥座密封表面堆焊硬質合金，V型球表面鍍硬鉻或作噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高;軟密封PTFE閥座或增強PTFE閥座密封性好，耐腐蝕，適應范圍廣。

　　5、 經濟實用性：閥體重量輕，閥桿扭矩小，說明配用氣動或電動執行器相應規格小，V型與其它類型的調節閥相比，性價比高。

　　6、 介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，V型及閥內腔流道的光滑圓整，使介質不易積存于內腔，V型所以它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。

　　7、 小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值精確控制。

　　9、調節型球閥主要有球閥本體，調節型電裝，PLC智能控制箱，液位傳感器組成。

　　2.1電氣運行結構V型可根據現場要求進行調整。

　　2.2多回轉旋轉(部分旋轉)系列閥門執行機構V型是功能齊全的V型閥門電動執行機構，可以廣泛適應環境。 Form V可以直接用于閥門和其他類似設備，例如閘閥和截止閥，以實現多回轉或線性運動;以及90°旋轉閥，例如蝶閥和球閥，你也可以結合。

　　2.3多回轉(部分回轉)V型閥門執行器在水處理，電廠，化工，煤炭，石油等行業中得到廣泛使用并可靠地使用。

　　2.4扭矩范圍寬，產品劃分仔細，輸出扭矩范圍從50Nm到80000Nm，V型分為幾個機架號。多回轉(部分回轉)系列執行器可以滿足各種尺寸還行的閥門要求。

　　2.5多圈(部分圈)執行器系列工作完美。適用于二位開關類型和自動位置調整類型說明，有多種類型說明，例如基本類型說明，集成開關類型和整體調整類型。電源可以是220v或380v。

　　2.6電氣輸入4-20mA信號，反饋4-20mA角度信號。

　　2.7每個產品(包括防爆產品)均防塵，V型防水等級為IP65(GB4208-84)，V67還提供IP67和IP68防護等級。

　　2.8精心設計的多回轉(部分旋轉)系列閥門執行機構的電動/手動切換機構，輸出V型扭矩小，采用電動優先半自動結構，V型輸出扭矩低?；瑒育X輪結構的切換力說明。

　　3，調整原理說明:

　　電動V型球閥的工作原理是使用智能控制箱根據現場壓力或液位信號的變化輸出正確的命令說明，然后驅動電動裝置和V型閥進行切換操作。 V型結構簡單，體積小，重量輕，經濟實惠，V型安裝尺寸小，驅動扭矩小，操作簡單，快速，并且V型還具有出色的流量調節和氣密性。

　　電動傳動具有兩種操作說明：電動和手動。 PLC控制箱具有遠程和本地操作功能。
